Jak podłączyć monitory studyjne? Poradnik krok po kroku
Rozpakowujesz świeżo kupione monitory, ustawiasz je na biurku lub statywach, prostujesz kable i… pojawia się pierwsze kluczowe pytanie: jak najlepiej je podłączyć, żeby od początku było czysto — bez brumu, bez przydźwięku z lodówki, bez pisków z zasilacza? XLR, TRS, a może po prostu najkrótsze RCA pod ręką? To drobiazgi, które potrafią zbudować (albo popsuć) cały obraz brzmienia.
Jedno jest pewne: im wcześniej uporządkujesz ten odcinek toru, tym mniej „napraw” będziesz robić w pluginach. Zatem jakim kablem najlepiej podłączyć monitory studyjne? Odpowiedź jest jedna: kablem symetrycznym, potocznie nazywanym kablem zbalansowanym. W teorii można by na tym zakończyć artykuł, ale sam rodzaj połączenia nie daje pełnego obrazu sytuacji. W tym poradniku przejdziemy drogę od wyboru złączy po praktyczne schematy i decyzje, dzięki którym po podpięciu usłyszysz ciszę — tę dobrą, studyjną.
Połączenie zbalansowane — co to jest i co daje?
Połączenie zbalansowane (balanced) to sposób przesyłu sygnału, w którym informacja audio biegnie dwiema żyłami sygnałowymi o tej samej impedancji względem masy oraz dodatkowym ekranem. Urządzenie wysyła ten sam sygnał w dwóch przeciwnych polaryzacjach („hot” i „cold”), a wejście różnicowe w monitorze lub interfejsie odejmuje je od siebie.
Zakłócenia elektromagnetyczne, które kabel zbierze po drodze — brum sieciowy, śmieci z zasilaczy, fale radiowe — pojawiają się na obu żyłach jednakowo. Po odjęciu sygnałów zakłócenia znikają, a muzyka zostaje. Efekt to niższy poziom szumów, większa odporność na przydźwięk i możliwość stosowania dłuższych kabli bez degradacji sygnału.

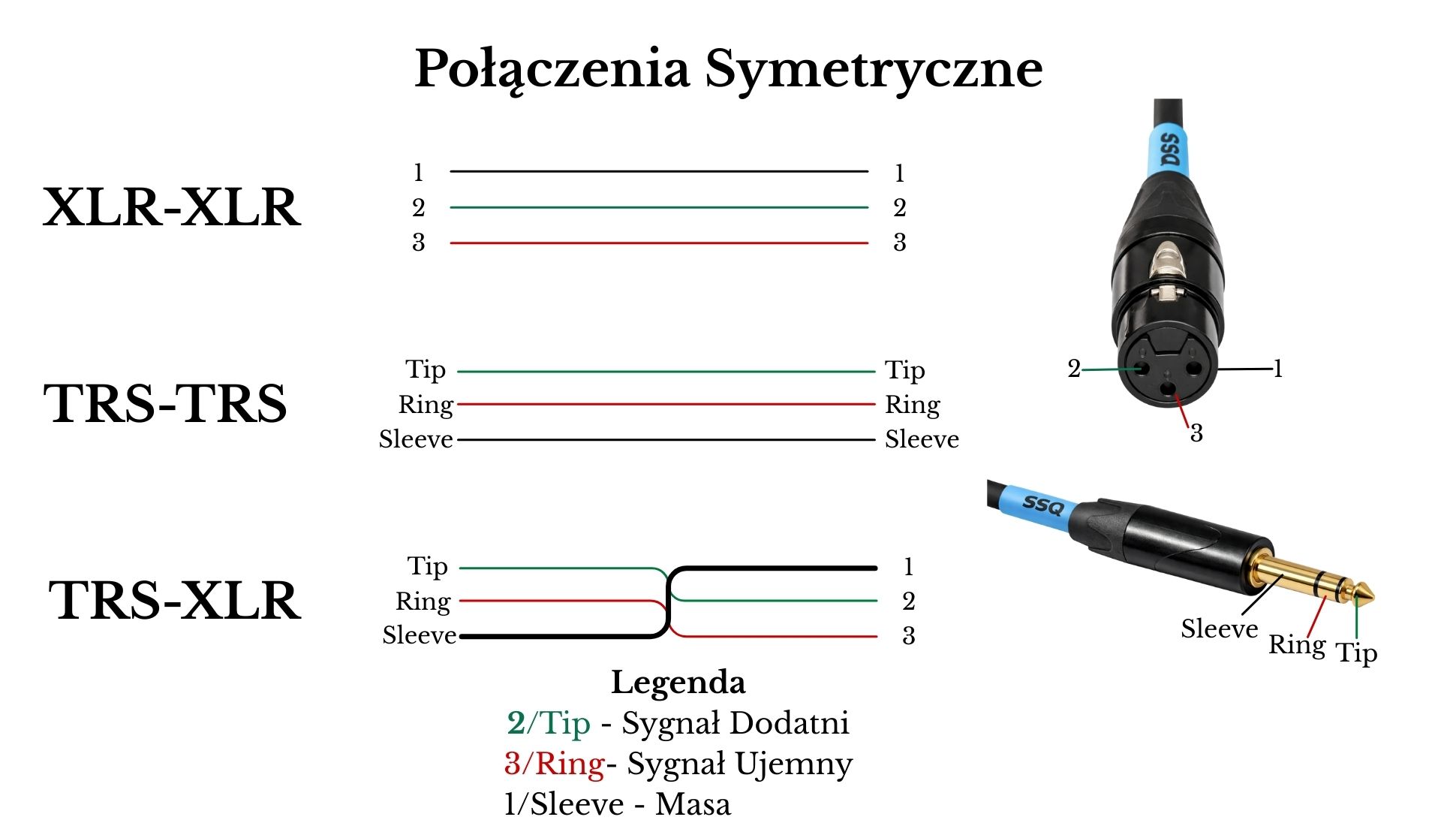

W praktyce połączenie zbalansowane spotkasz najczęściej jako XLR lub TRS 6,3 mm. Oba przenoszą sygnał mono — stereo zawsze oznacza dwa oddzielne kable. W XLR pin 2 to „hot”, pin 3 „cold”, a pin 1 masa. W TRS rolę tę pełnią tip i ring, a sleeve jest ekranem. Połączenia niesymetryczne (RCA, TS) działają, ale są znacznie bardziej podatne na zakłócenia, szczególnie przy dłuższych odcinkach. Dlatego w studiu zasada jest prosta: jeśli obie strony obsługują balanced — używaj balanced.
Krok po kroku: z czego wychodzisz i gdzie wchodzisz
Źródło sygnału. Sprawdź wyjścia w interfejsie audio, mikserze lub kontrolerze. Najczęściej będą to XLR lub TRS, czyli wyjścia zbalansowane. Jeśli masz tylko RCA lub TS, nadal możesz ich użyć, ale kabel powinien być krótki albo sygnał warto zbalansować wcześniej.
Wejścia monitorów. Większość monitorów studyjnych oferuje zarówno XLR, jak i TRS. Oba przyjmą sygnał zbalansowany, o ile użyjesz właściwego typu wtyku. Wpinanie TS do gniazda TRS pozbawia Cię zalet balanced.
Dobór kabla. Gdy oba urządzenia mają XLR, wybierz XLR–XLR z solidnym zatrzaskiem. Jeśli oba mają TRS, wybierz TRS–TRS. Najczęściej spotykanym i w pełni poprawnym rozwiązaniem w domowych studiach jest TRS–XLR, gdy interfejs ma wyjścia TRS, a monitory wejścia XLR.
Poziomy sygnału. W sprzęcie pro audio standardem jest +4 dBu, a w urządzeniach konsumenckich –10 dBV. Różnica wynosi około 12 dB, więc jeśli coś gra za cicho lub za głośno, sprawdź tryb pracy wyjść i wejść oraz ustawienia gainu lub przełącznik PAD.
Unikaj przejściówek. Przypadkowe adaptery i pasywne rozgałęźniki typu „Y” często pogarszają dopasowanie i odporność na zakłócenia. Jeśli musisz rozdzielić sygnał, użyj dedykowanego splittera lub matrycy.
Na co zwrócić uwagę oprócz rodzaju połączenia?
Ekranowanie. Dobre ekranowanie ogranicza wpływ brumu 50/60 Hz, zasilaczy impulsowych, świetlówek czy instalacji LED. W kablach zbalansowanych ekran współpracuje z układem różnicowym, ale sam w sobie również ma ogromne znaczenie. Im gęstszy oplot i lepiej połączona masa, tym mniejsze ryzyko zakłóceń — szczególnie gdy kable biegną blisko listew zasilających.
Grubość i elastyczność przewodu. Kabel nie może być zbyt cienki, bo stanie się podatny na uszkodzenia mechaniczne. Nie powinien też być przesadnie gruby, bo straci elastyczność potrzebną przy codziennym użytkowaniu. Optymalna średnica to kompromis między wytrzymałością a wygodą prowadzenia. Przewody SSQ o grubości 6 mm, z dwuwarstwową izolacją, są zaprojektowane właśnie w tym celu — do pracy studyjnej na lata.
Wtyki i montaż. Wtyki to początek i koniec toru sygnału, dlatego ich jakość ma kluczowe znaczenie. Sprawdzone złącza, takie jak NEUTRIK, zapewniają powtarzalność, solidny styk i odporność na tysiące cykli wpinania. W kablach SSQ stosowane są wtyki testowane w realnych warunkach studyjnych, a całość uzupełnia profesjonalne lutowanie i zabezpieczenie końcówek firmową koszulką termokurczliwą. To właśnie takie detale decydują, czy po latach kabel nadal działa bez trzasków.
Podsumowanie
Droga do czystego odsłuchu jest prosta: jeśli tylko możesz, korzystaj z połączeń zbalansowanych (TRS lub XLR) i ustaw poprawne poziomy sygnału. Ale na tym nie kończ. Zwróć uwagę na ekranowanie, średnicę i elastyczność przewodu oraz jakość wtyków i montażu.
Rozsądna grubość, dwuwarstwowe zabezpieczenie, markowe złącza i staranne zarobienie z termokurczem to zestaw cech, który procentuje każdego dnia. Mniej brumu, mniej awarii i więcej muzyki w muzyce — dokładnie o to chodzi w dobrze podłączonych monitorach studyjnych.
